LABORATORIO N°03

MARCO TEÓRICO
CIRCUITOS SUMADORES:
Dentro de los circuitos sumadores tenemos a los circuitos semi-sumadores y los sumadores completos pero nos centraremos en los sumadores en paralelo de 4 bits.
  1. sumadores en paralelo de 4 bits: Estos sumadores de se implementan  a partir de 4 sumadores básico completo el cual se le representa mediante un circuito integrado (74LS283) dentro de estos tiene un acarreo de salida como uno de entrada estos están conectados de su salida a su entrada del otro a esta sucesión de acarreos se le denomina acarreos interno

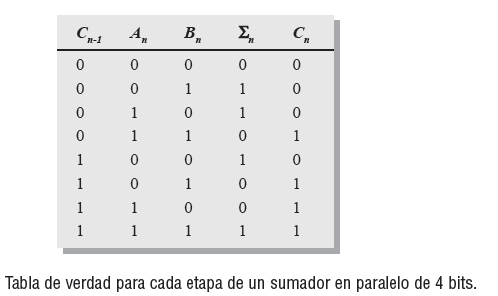

  2. Tablas de verdad de los sumadores en paralelo de 4 bits: En algunos casos en las hojas de características las tablas de verdad se denominan tablas de función o tablas de verdad funcionales.

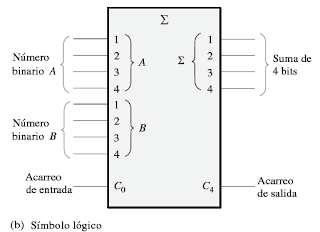

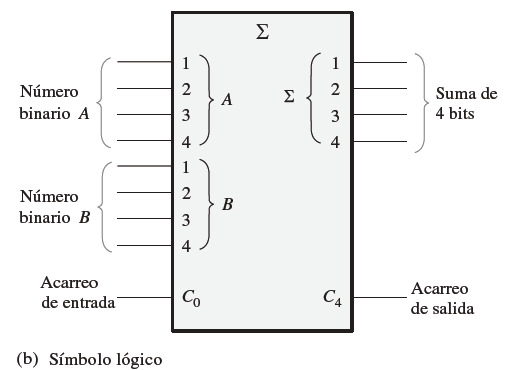

  3. SUMADORES EN PARALELO DE 4 BITS (74LS283):Un ejemplo de un sumador paralelo de 4 bits que está disponible como circuito integrado es el 74LS283. Para el 74LS83, VCC es el pin 16 y tierra es el pin 8, que es una configuración estándar. El diagrama de pines y el símbolo lógico de este dispositivo se muestran en la Figura

NÚMEROS BINARIOS: La definición de números binarios es: Son números que están dentro del sistema binario de numeración que está constituido por dos cifras 1 y 0, un sistema en el cual se escriben cantidades, códigos, mensajes y otros lenguajes con tan solo dos elementos dentro de la numeración, haciendo que el código se simplifique la comprensión de los sistemas informáticos, pues hará que un elemento tenga un valor unitario o nulo.
  • ·         Convertir números decimales a números binarios
  •             Convertir números binarios a números decimales
DISPLAY DE 7 SEGMENTOS: El display 7 segmentos es un componente electrónico muy utilizado para representar visualmente números y letras, es de gran utilidad dado su simpleza para implementar en cualquier proyecto electrónico.
Está compuesto por 7 dispositivos lumínicos(Led) que forman un “8”, de esta forma controlando el encendido y apagado de cada led, podremos representar el numero o letra que necesitamos.

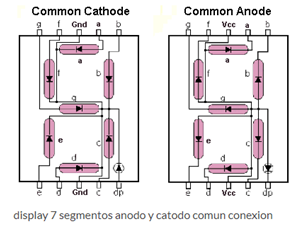

  • Display 7 segmentos de ánodo común y cátodo común

Existen dos tipos de display de 7 segmentos, su principal diferencia es la conexión que debemos implementar para encenderlos, estos dos tipos se conocen como ánodo común y cátodo común.
En los 7 segmentos de Cátodo Común, el punto circuital en común para todos los leds es el cátodo (Gnd), cero volt, Mientras que el ánodo común el punto de referencia es Vcc (5 volt).

Tabla de verdad de ánodo y cátodo común

Sistema hexadecimal


observaciones y conclusiones:
  • Un sumador básico en paralelo de 4 bits se implementa mediante cuatro sumadores completos
  •  Observamos que, en el sumador con decodificador de 7 segmentos, cuando la suma supera 9, comienza a mostrar letras
  •          Se observa que el código del decodificador comercial es 7448
conclusiones:
  • Se concluye que el acarreo de entrada debe estar aterrado para que este no interfiera en la salida
  • Se concluye que, al no poder expresar los números de dos cifras en el display, estos se manifiestan con letras presentes en tablas
