electronica digital : LABORATORIO N°05

TEORIA DE OSCILADORES ASTABLES Y MONOESTABLES

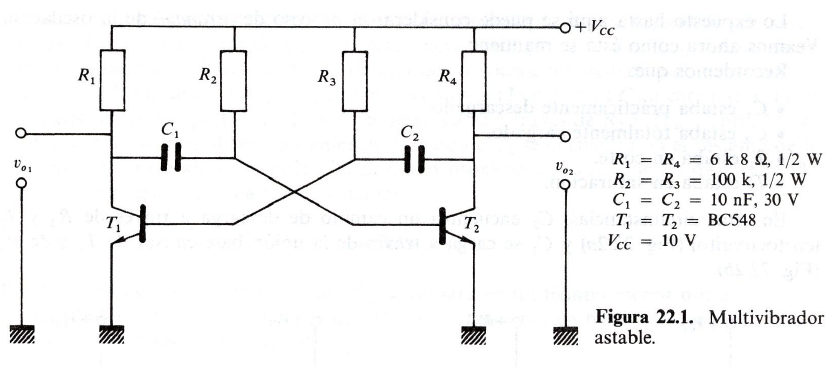

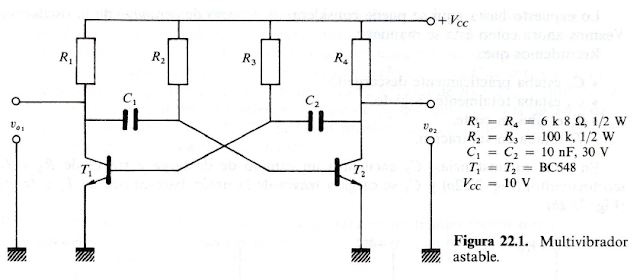

OSCILADORES ASTABLES:

DESCRIPCION:

OSCILADORES MONOESTABLES:

Este circuito se caracteriza por presentar un único estado estable en régimen permanente, y cuando mediante una excitación externa se genera una perturbación que lo aparta de ese estado estable el circuito evoluciona en un estado no estable que provoca un cambio en la salida y al cabo de un cierto tiempo predeterminado vuelve al estado estable.

En régimen permanente el circuito permanece en el estado estable. La conmutación al estado semiestable es forzada mediante una excitación externa adecuada, en su presencia el circuito inicia un régimen transitorio para, una vez transcurrido el tiempo de duración del estado no estable retornar al estado estable.

El tiempo que el circuito permanece en el estado no estable, comúnmente denominado período semiestable, queda determinado por los valores de algunos elementos pasivos que componen el circuito.

CIRCUITO MONOESTABLE ACOPLADO POR COLECTOR

El circuito monoestable más sencillo es el que se muestra en la figura 1. Se implementa con dos transistores acoplados por colector que en el estado estable están en corte y en conducción, respectivamente. Cuando se conecta la alimentación del circuito, independientemente de algún transitorio inicial donde ambos transistores conducen, uno de los transistores (en este caso Q2) entra en conducción más rápidamente y provoca el corte del otro transistor. C R1 R2 R4 R3 Q1 Q2 VCC v01 v02 FIG 1.- CIRCUITO MONOESTABLE ACOPLADO POR COLECTOR En el estado estable uno de los transistores (Q2) conduce, mientras que el otro (Q1) permanece cortado. Cuando una perturbación externa fuerza la conducción del transistor Q1 (normalmente cortado) o el corte del transistor Q2 (normalmente en conducción) se inicia el estado semiestable en el cual conduce Q1 mientras Q2 permanece cortado- La duración de este estado no estable es controlable mediante una adecuada elección de los componentes del circuito.
